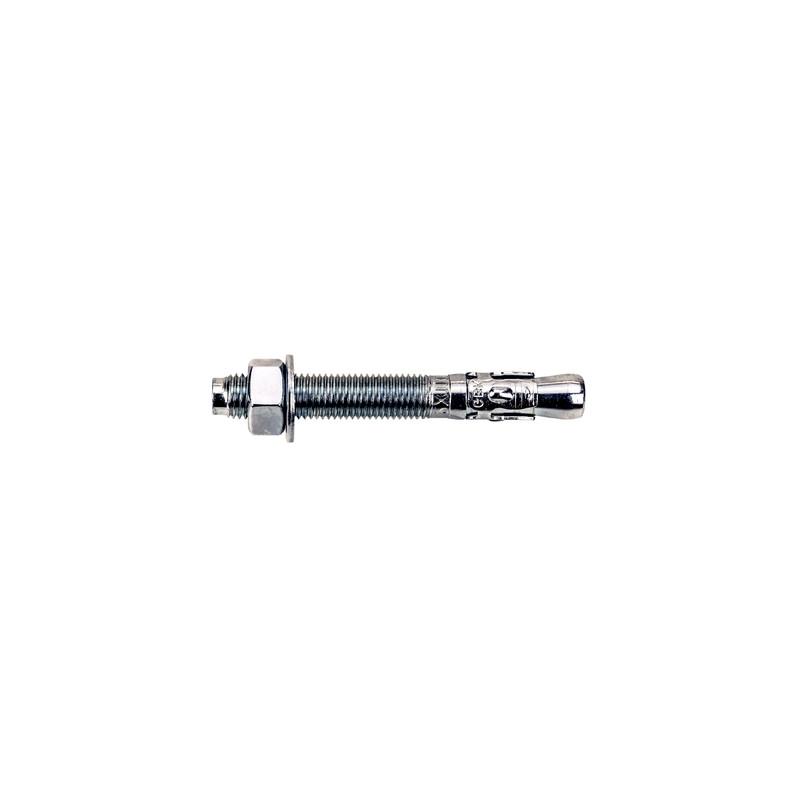

Goujon fileté de M8 x 75 mm (boîte de 100)
Goujon fileté de M8 75 mm de long 8 mm de diamètre (boîte de 100)
Cette boîte contient 100 chevilles MTH en acier. Ces chevilles métalliques sont conçues pour être facilement installées sur du béton fissuré ou non et de la pierre. Elles sont de tailles M8. Elles fonctionnent par frôlement. Elles s'utilisent principalement dans le domaine industriel.

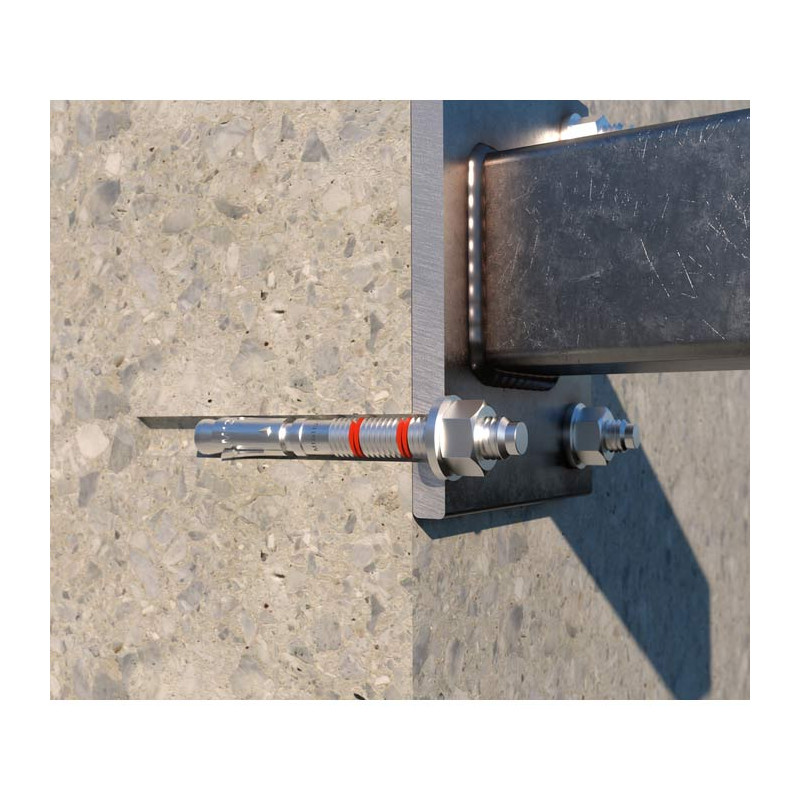

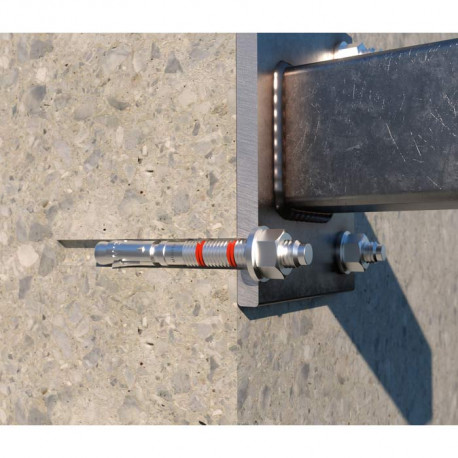

Un goujon fileté a un diamètre de 8 mm, il mesure 75 mm de long. Il permet de fixer des étagères, des supports, des barrières de sécurités, des structures en bois, des échafaudages... Ces goujons d'ancrage mâle sont élaborés pour maintenir des charges lourdes jusqu'à 676 kg.
Vous avez le choix du conditionnement entre la boîte de 100 ou en quantité par pièces.
Caractéristiques techniques :
- Goujon d'ancrage MTH
- Longueur : 75 mm
- Diamètre : 8 mm
- Matière tige : Acier au carbone estampé à froid zingué plus ou moins 5 μm
- Matière écrou : DIN 934 zingué plus ou moins 5 μm
- Matière rondelle : DIN 125 ou DIN 9021 zingué plus ou moins 5 μm
- Matière Bague : Acier au carbone estampé à froid zingué plus ou moins 40 μm
- Surfaces d'utilisation : Béton, béton fissuré, pierre, brique pleine...
- Applications : Plafonds, rampes, structures en bois, machines...
Résistances :
- Résistant au feu
- Béton C20/25 (Plus de détails en bas de page)
Certification :
- Homologué ATE option 7
- Norme DIN 440
-
En stock
Fiche technique
| Diamètre | de 8 à 8,9 mm |
| Utilisation | Béton |
| Magasin d'expédition | BODIN |
En savoir plus

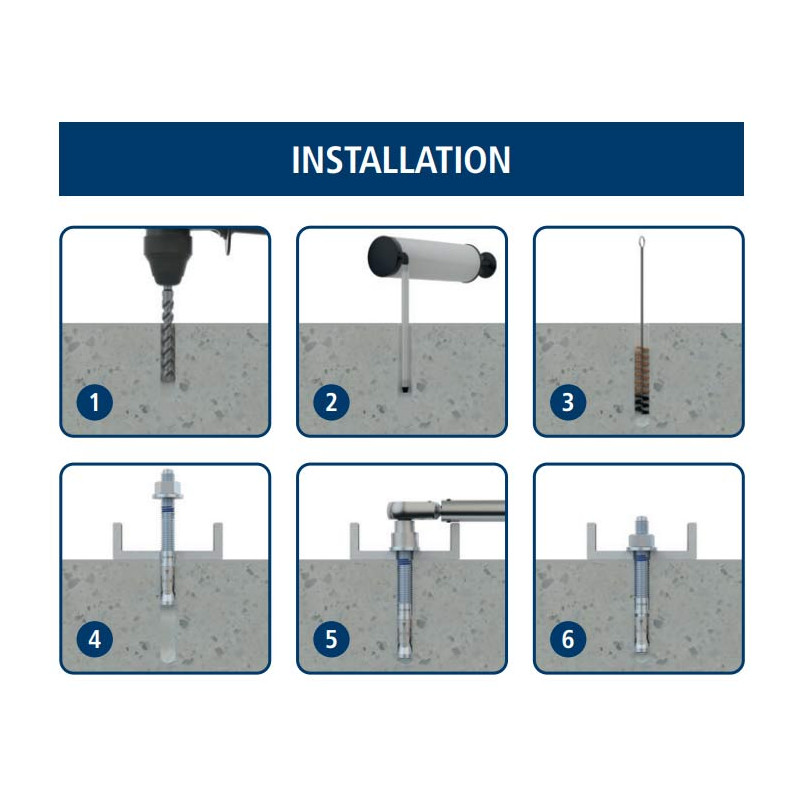

Voici les étapes à suivre pour installer votre cheville métallique filetée.
Tout d'abord, vous avez besoin de ces outils :
- Perceuse à percussion
- Forêt pour béton
- Pompe soufflante
- Ecouvillon
- Outil de frappe
- Clé dynamométrique
- Embouts hexagonaux

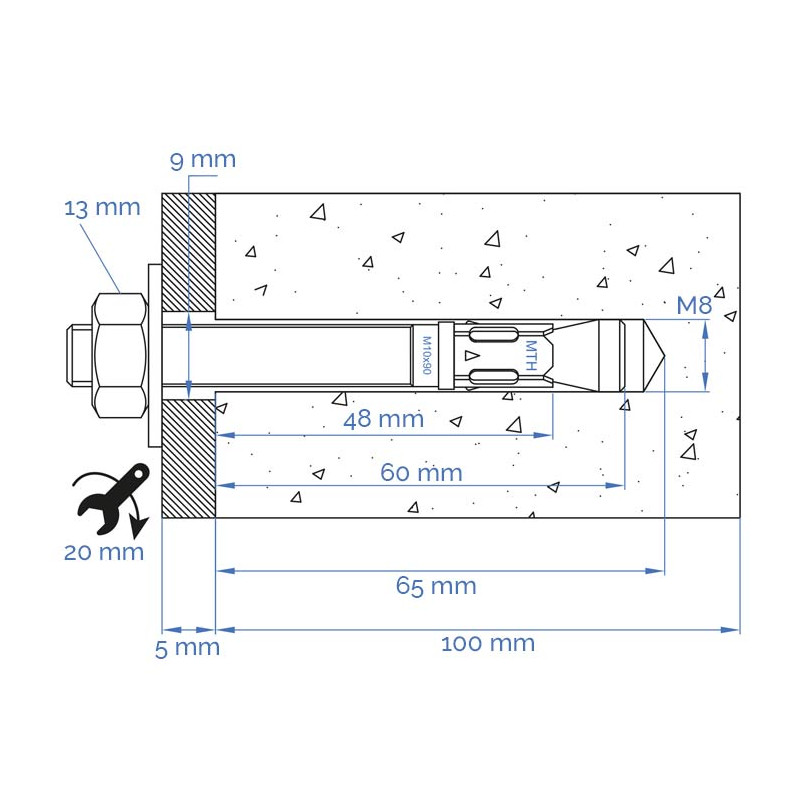

Une fois votre matériel préparé, équipez vous de votre perceuse avec un forêt de 8 mm de diamètre. (Vous en trouverez un en bas de page dans la rubrique Accessoires).
- Percer un trou perpendiculaire à la surface jusqu'à 65 mm maximum.
- Nettoyer le trou avec la pompe soufflante et l'écouvillon.
- Placer l'élément à fixer et enfoncer le goujon avec votre outil de frappe.
- Installer la rondelle et l'écrou.
- Visser l'écrou à la main puis continuer avec la clé dynamométrique.
Résistance du béton de C20/25 pour une cheville isolée, sans effets de distance au bord ni distances entre chevilles :
- Résistance caractéristique NRk yVRK :
- Traction NRk Profondeur standard 13,0 kN
- Traction NRk Profondeur réduite 10,0 kN
- Cisaillement yVRK Profondeur standard 9,3 kN
- Cisaillement yVRK Profondeur réduite 10,2 kN
- Résistance de calcul NRd yVRd :
- Traction NRd Profondeur standard 9,3 kN
- Traction NRd Profondeur réduite 6,7 kN
- Cisaillement VRd Profondeur standard 7,4 kN
- Cisaillement VRd Profondeur réduite 6,8 kN
- Charge maximale recommandée Nrec yVrec :
- Traction Nrec Profondeur standard 6,6 kN
- Traction Nrec Profondeur réduite 4,8 kN
- Cisaillement Vrec Profondeur standard 5,3 kN
- Cisaillement Vrec Profondeur réduite 4,9 kN
Charges de traction :
- Résistance de calcul de l'acier NRd,s Profondeur standard 9,3 kN
- Résistance de calcul par arrachement NRd,p =N°Rd,p • c profondeur standard -*
- Résistance de calcul par arrachement NRd,p =N°Rd,p • c profondeur réduite 6,6 kN
- Résistance de calcul par fissuration du béton* Profondeur standard 10,9 kN
- Résistance de calcul par fissuration du béton* Profondeur réduite 6,8 kN
