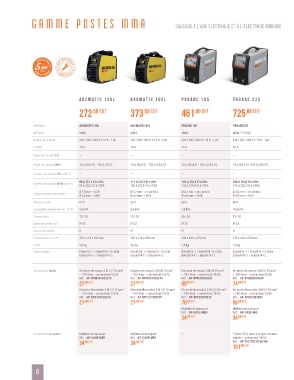

Page 6 - CatalogueGeneral-2018

gamme P os tes mma Soudage à l'arc électrique et À L'ÉLECTRODE ENROBÉE

arc M a TI c 130l arc M a TI c 160l P r O arc 185 P r O arc 225

272 ,50 €HT 373 ,50 €HT 461 ,00 €HT 725 ,00 €HT

Référence ARCMATIC130L ARCMATIC160L PROARC185 PROARC225
Méthode mma mma mma mma / tig dc
nature du courant 220 / 230 / 240 V ± 10 % - 1 ph 220 / 230 / 240 V ± 10 % - 1 ph 220 / 230 / 240 V ± 10 % - 1 ph 220 / 230 / 240 V ± 10 % - 1 ph
fusible 16 A 16 A 16 A 32 A
Plage de courant TIG — — — —

Plage de courant MMA 10 A (20,4 V) - 100 A (24 V) 10 A (20,4 V) - 135 A (25,4 V) 10 A (20,4 V) - 160 A (26,4 V) 10 A (20,4 V) - 220 A (28,8 V)

facteur de marche TIG à 40 °C — — — —
80 A (23,2 V) à 60% 112 A (24,0 V) à 60% 160 A (26,4 V) à 60% 200 A (28,0 V) à 60%
facteur de marche MMA à 40 °C
60 A (22,4 V) à 100% 105 A (23,0 V) à 100% 145 A (25,8 V) à 100% 155 A (26,2 V) à 100%
Ø 2,5 mm -> 62/h Ø 3,2 mm -> en continu Ø 3,2 mm -> en continu Ø 4,0 mm -> en continu
Consommation électrodes
Ø 3,2 mm -> 40/h Ø 4,0 mm -> 30/h Ø 4,0 mm -> 36/h Ø 5,0 mm -> 36/h
Tension à vide 67 V 63 V 68 V 68 V
Compatible générateur (+/- 15 %) 3,0 kVA 3,9 kVA 7,0 kVA 10,0 kVA
Connecteurs 10 / 25 10 / 25 35 / 50 35 / 50
Indice de protection IP 23 IP 23 IP 23 IP 23
Classe d’isolation H H H H
dimensions l x I x H 330 x 114 x 208 mm 330 x 114 x 208 mm 340 x 146 x 278 mm 370 x 146 x 278 mm
Poids 3,4 kg 3,6 kg 4,9 kg 7,5 kg
Certifications en60974 -1 / en60974 -10 cem en60974 -1 / en60974 -10 cem en60974 -1 / en60974 -10 cem en60974 -1 / en60974 -10 cem
en60974-11 / en60974-12 en60974-11 / en60974-12 en60974-11 / en60974-12 en60974-11 / en60974-12

Accessoires inclus Kit pince de masse 2 m cU 10 mm² Kit pince de masse 2 m cU 10 mm² Kit pince de masse 3 m cU 25 mm² Kit pince de masse 4 m cU 25 mm²
– 150 Amp – connecteur 10/25 – 150 Amp – connecteur 10/25 – 300 Amp – connecteur 35/50 – 300 Amp – connecteur 35/50
Réf. : AP-KPM101025215 Réf. : AP-KPM101025215 Réf. : AP-KPM25355033 Réf. : AP-KPM25355043
27 ,50 €HT 27 ,50 €HT 60 ,00 €HT 74 ,00 €HT
Kit porte-électrodes 2 m cU 10 mm² Kit porte-électrodes 2 m cU 10 mm² Kit porte-électrodes 3 m cU 25 mm² Kit porte-électrodes 4 m cU 25 mm²
– 150 Amp – connecteur 10/25 – 150 Amp – connecteur 10/25 – 200 Amp – connecteur 35/50 – 200 Amp – connecteur 35/50
Réf. : AP-KPE101025215 Réf. : AP-KPE101025215 Réf. : AP-KPE25355032 Réf. : AP-KPE25355042
27 ,50 €HT 27 ,50 €HT 70 ,00 €HT 86 ,00 €HT
mallette de transport mallette de transport
Réf. : AP-CASE-MED Réf. : AP-CASE-BIG
34 ,00 €HT 34 ,00 €HT

Accessoires en option mallette de transport mallette de transport — Torche TIG à valve 4 m avec consom-
Réf. : AP-CASE-MED Réf. : AP-CASE-MED mables – connecteur 35/50
34 ,00 €HT 34 ,00 €HT Réf. : AP-TIG17V/35-50/4M
191 ,00 €HT

8
